Descrizione

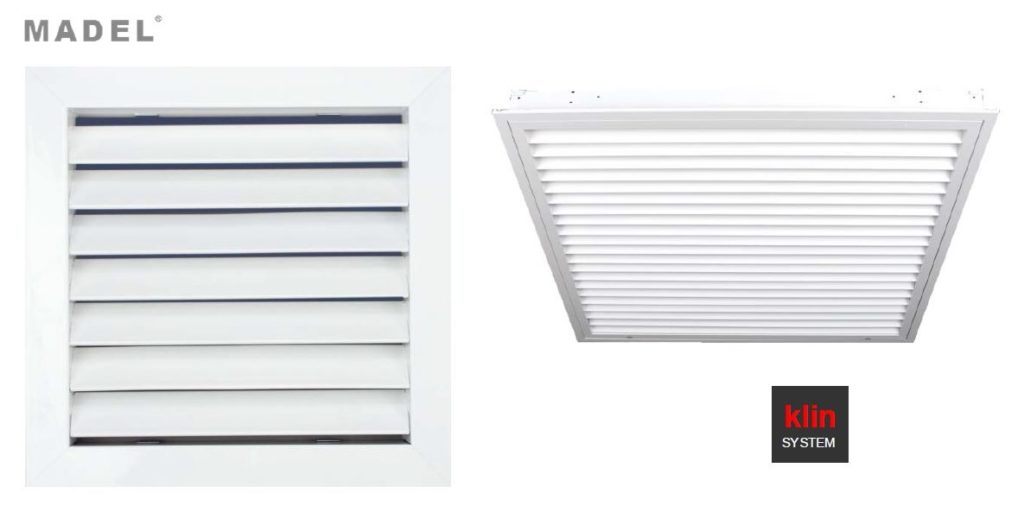

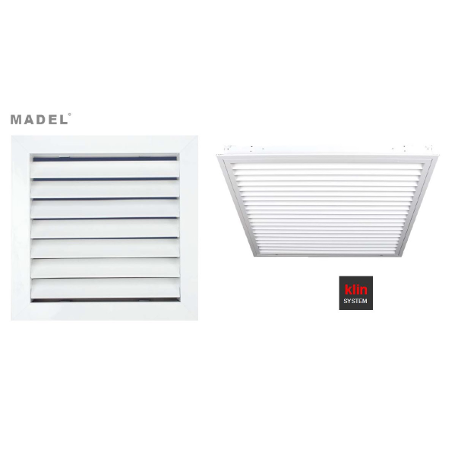

Bocchette ripresa alette fisse DMT
Le Bocchette ripresa alette fisse DMT sono progettate per la ripresa di aria fredda e calda.
Si possono montare, a seconda del modello, a parete, a soffitto o in contro-soffitto.
Le alette fisse a 45º garantiscono una ripresa dell’aria uniforme su tutta la sezione, e schermano la visuale attraverso la bocchetta stessa.
Modelli:
DMT
DMT-KLIN
DMT-MOD
DMT
Classificazione
DMT-AR Bocchette con alette fisse a 45º, parallele alla dimensione maggiore.
EMT-AR Bocchette con alette fisse a 45º, parallele alla dimensione minore.
Materiale
Bocchette costruite in alluminio estruso.
Tutte le bocchette sono proviste di una guarnizione nella parte posteriore della cornice per ottenere una migliore tenuta contro pareti, tetti, canali, etc…
Accessori accoppiabili
SP Serranda ad alette contrapposte per la regolazione del flusso d’aria. Azionamento mediante vite interna di facile accesso.
Costruita in acciaio elettro-zincato verniciato nero. Il sistema di fissaggio alla bocchette si realizza mediante clips a “S”.
SPM-A Azionamento dall’esterno.
MLL Rete zincata 13×13 fissata alla bocchetta.
PFT Portafiltro costruito in acciaio zincato.
Incorpora filtro e rete (K/8 eff. EN 779 G3).
Il sistema di fissaggio alla bocchetta si realizza mediante pomelli filettati.
CM Contro telaio costruito in acciaio zincato.
Fornito in 4 elementi da assemblare.
Nel montaggio con il telaio metallico le dimensione H e L aumentano di 8 mm.
Sistemi di fissaggio
(S) Il fissagio si realizza mediante clips.
Richiede un contro telaio CM. Consigliabile solo per il montaggio a parete.
(O) Il fissaggio si realizza mediante una vite nascosta. Richiede un contro telaio CM.
(T) Il fissaggio si realizza medianti viti.
1) Fissaggio del portafiltro mediante viti.
Il sistema di fissaggio alla bocchetta si realizza mediante pomelli filettati.
Finiture
AA Anodizzato color argento opaco.
M9016 Verniciato bianco simile RAL 9016.
RAL… Verniciato altri colori RAL.
Specifiche per capitolato
Fornitura e posa in opera bocchetta di ripresa ad alette fisse a 45º e parallele alla dimensione maggiore serie DMT-AR+SP+CM (S) M9016 dim. LxH, costruita in alluminio e verniciata bianco M9016 con serranda ad alette contrapposte in acciaio zincato verniciato nero SP, fissaggio con clips (S) e controtelaio di montaggio CM. Marca MADEL.
DMT-KLIN
Classificazione
DMT-KLIN Bocchette con alette fisse a 45º, ispezionabile a sganciamento rapido tramite sistema a pressione PUSH.
Un po’premendo sul fermo invisibile PUSH, il nucleo si apre, restante provvisto di cardini da un lato. Se necessario il nucleo può essere rimosso facilmente per il suo mantenimento.
KLIN system facilita il lavaggio o il cambio del filtro della bocchetta in conformità a quanto richiesto per la manutenzione degli impianti di climatizzazione.
Materiale
Bocchette costruite in alluminio estruso.
Accessori accoppiabili PFT Portafiltro costruito in acciaio zincato.
Incorpora filtro e rete (K/8 eff. EN 779 G3).
PLK Plenum con connessione circolare superiore con staffe per essere appeso al soffitto.
Costruito in acciaio zincato.
…-R Plenum con regolatore di portata nel collo di connessione.
…/L/ Plenum con connessione circolare laterale.
…/AIS/ Plenum isolato termoacusticamente mediante una schiuma con un coefficiente di conduttività termica di 0,04w/mk. Tale schiuma risponde alle seguenti norme di resistenza al fuoco:
UNE 23-727 M2
NFP 92-501 M2
DIN 4102 M2
Sistemi di fissaggio
1) Sospensione del tutto al soffitto mediante staffe.
Finiture
M9016 Verniciato bianco simile RAL 9016.
R9010 Verniciato color bianco RAL 9010.
RAL… Verniciato altri colori RAL.
Specifiche per capitolato
Fornitura e posa in opera bocchetta di ripresa con alette fisse ispezionabile a sganciamento rapido tramite sistema a pressione PUSH serie DMT-KLIN+PFT M9016 dim. LxH, con filtro tipo K/8 classe EN 779 G3, costruita in alluminio e
verniciata bianco M9016. Marca MADEL.
DMT-MOD
Classificazione
DMT-MOD Bocchette con alette fisse a 45º, parallele alla dimensione maggiore.
DMT-MOD-PFT Bocchette con filtro tipo K/8 classe EN 779 G3.
EMT-MOD… Bocchette con alette fisse a 45º, parallele alla dimensione minore.
Materiale
Bocchette costruite in alluminio estruso.
Accessori accoppiablili SP Serranda ad alette contrapposte per la regolazione del flusso d’aria. Azionamento mediante vite interna di facile accesso.
Costruita in acciaio elettro-zincato verniciato nero. Il sistema di fissaggio alla bocchette si realizza mediante clips a “S”.
Sistemi di fissaggio
1) Appesa al controsoffitto in sostituzione di un pannello.
Finiture
AA Anodizzato color argento opaco.
M9016 Verniciato bianco simile RAL 9016.
R9010 Verniciato color bianco RAL 9010.
RAL… Verniciato altri colori RAL.
Specifiche per capitolato
Fornitura e posa in opera bocchetta di ripresa ad alette fisse a 45º e parallele alla dimensione maggiore serie DMT-MOD+PFT M9016 dim. LxH 595×595, con filtro tipo K/8 classe EN 779 G3, progettata per sostituire un pannello da contro-soffitto, costruita in alluminio e verniciata bianco M9016. Marca MADEL.
