Descrizione

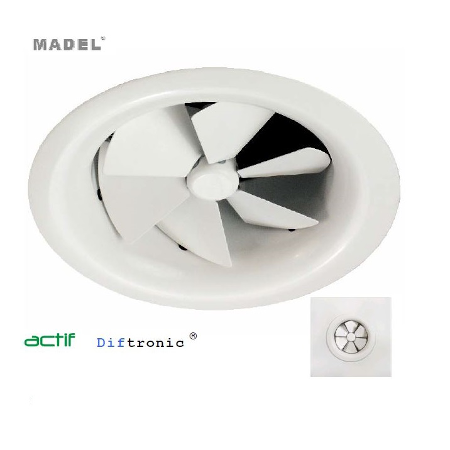

Diffusore pale regolabili sincronizzate AX6
AX6-MA Diffusore ad alette regolabili manualmente sincronizzate.
AX6-MO+… Diffusore ad alette regolabili sincronizzate mediante servomotore.
…GLB131.1E -24v Servomotore Siemens On/Off .
…GLB331 1E -230v Servo Siemens On/Off
…GLB161.1E -24v Servo Siemens proporzionale.
…NM-24v Servomotore Belimo On/Off .
…NM-230v Servomotore Belimo On/Off .
…NM24-SR Servomotore Belimo proporzionale.
AX6-ACTIF Diffusore ad alette. termo-regolabili sincronizzate in modo autonomo tramite un pistone termodinamico.
I diffusori rotazionali della serie AX6-ACTIF sono progettati per essere utilizzati in impianti di aria condizionata, di ventilazione e di riscaldamento in locali con un‘altezza d’installazione a partire da 4 m e con un differenziale di temperatura fino a 15ºC.
La variazione della diffusione dell’aria si ottiene regolando l’angolo di deflessione delle alette per l angolo passare da un lancio orizzontale a un lancio verticale, a seconda della temperatura di mandata, riducendo la stratificazione.
AX6-…/MOD… Diffusori progettati per rimpiazzare un pannello da controsoffitto.
MATERIALE
L’ugello del diffusore è di alluminio imbutito e le pale sono di acciaio stampato.
La capsula di trasmissione è di alluminio.
I pignoni e gli ingranaggi plastica ABS.
ACCESSORI
PLX6
F
PLX6 Plenum con attacco circolare laterale, con staffe per essere appeso al soffitto.
Costruito in acciaio zincato.
…/M/ Plenum per AX6-MO. Fornito con botola per ispezionare il servomotore.
…/S/ Plenum con connessione circolare superiore.
…/AIS/ Plenum isolato termoacusticamente mediante una schiuma con un coefficiente di conduttività termica di 0.04w/mk. Tale schiuma risponde alle seguenti norme di resistenza al fuoco:
UNE 23-727 M2
NFP 92-501 M2
DIN 4102 M2
DIFTRONIC Controllo automatico dell’angolazione del flusso d’aria in mandata. Il sistema consiste in una sonda di temperatura connessa ad una centrale di controllo che gestisce da 1 a 30 unitá con servomotore On/Off.
La sonda si deve installare nel condotto di mandata per inviare la temperatura dell’aria alla centrale. Se superiore a 26° C la centrale ordina ai servomotori di posizionare i diffusori in modalità caldo per contrastare la stratificazione dell’aria. Al contrario, con temperatura inferiore a 26° C, i diffusori saranno posizionati in modalità freddo, ad evitare una velocità eccessiva della vena d’aria nella zona occupata.
CH6 Griglia di protezione. Indicata per installazioni sportive.
SISTEMI DI FISSAGGIO
1) Rivettato direttamente sul canale metallico.
2) Diffusore rivettato al plenum e sospensione del tutto al soffitto.
FINITURE
M9006 Laccato colore grigio metallizzato similare al RAL 9006.
R9010 Laccato colore bianco RAL 9010.
M9016 Laccato colore bianco similare al RAL 9016.
RAL… Laccato altri colori RAL.
SPECIFICHE PER CAPITOLATO
Fornitura e posa in opera diffusore circolare rotazionale ad alette regolabili sincronizzate manualmente serie AX6-MA+PLX6 M9016 dim. 250, costruito in alluminio e verniciato bianco M9016. Con plenum con connessione circolare laterale PLX6. Marca MADEL.
