Descrizione

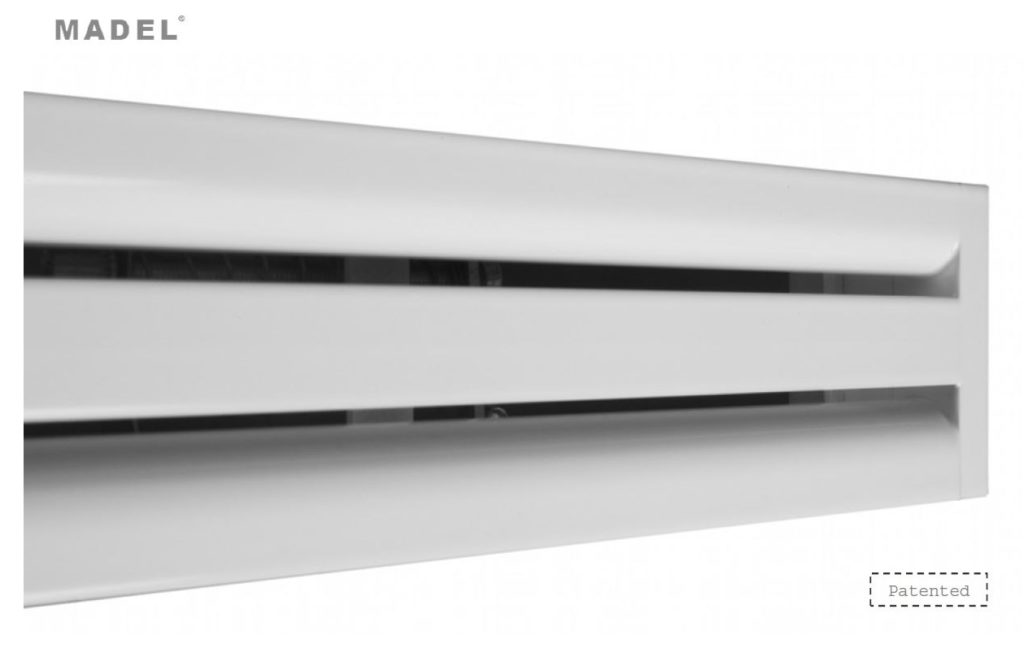

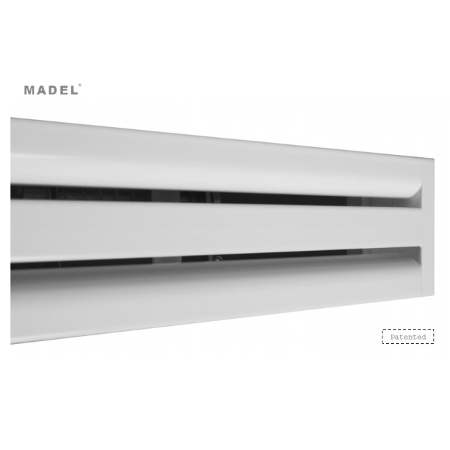

Diffusori lineari fissi cornice ridotta LOF-LAIF
CLASSIFICAZIONE
LOF-AR Diffusore a 1 direzione con bordi laterali inclusi, per una lunghezza ≤ 2 m.
LAIF-AR Diffusore a 2 direzioni con bordi laterali inclusi, per una lunghezza ≤ 2 m.
…-ARI Diffusore con bordo laterale a sinistra, per una linea > 2 m.
…-ARD Diffusore con bordo laterale a destra, per una linea > 2 m.
…-INT Diffusore senza bordi laterali, per una linea più lunga di 4 m.
MATERIALE
Diffusori costruiti in alluminio.
ACCESSORI
PLF Plenum con connessione circolare laterale. Con staffe per essere appeso al soffitto. Costruito in acciaio zincato.
…-R Plenum con regolatore di portata nel collo di connessione.
…/AIS/ Plenum isolato termoacusticamente mediante una schiuma con un coefficiente di conduttività termica di 0.04 w/mk. Tale schiuma risponde alle seguenti norme di resistenza al fuoco:
UNE 23-727 M2
NFP 92-501 M2
DIN 4102 M2
A90/LOF&LAIF Diffusore inattivo senza bordi, Forma un angolo di 90°.
SISTEMI DI FISSAGGIO
(D) Sospensione del diffusore LOF&LAIF al soffitto mediante staffe o diffusore rivettato al plenum LOF+PLF o LAIF+PLF.
(PM) Ponte di montaggio per installazione del diffusore senza plenum in contro-soffitto o per installazione del diffusore con plenum.
FINITURE
AA Anodizzato color argento opaco.
M9016 Verniciato bianco simile RAL 9016.
R9010 Verniciato color bianco RAL 9010.
RAL… Verniciato altri colori RAL.
SPECIFICHE PER CAPITOLATO
Fornitura e posa in opera diffusore lineare fisso a 1 direzione serie LOF-AR+PLF-R AA 2×1000, costruito in alluminio e anodizzato color argento opaco AA. Con plenum con connessione circolare laterale e regolatore di portata nel collo PLF-R. Marca MADEL.
