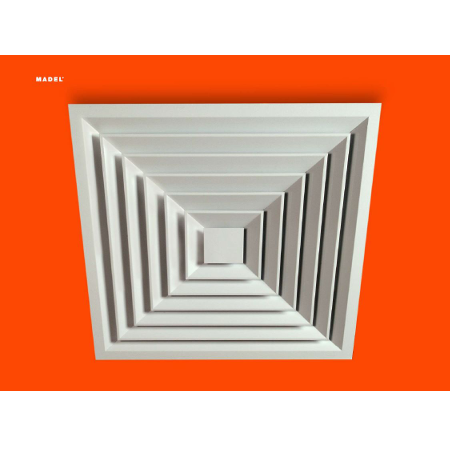

Diffusori quadrati anodizzati 4 vie DSQ

I Diffusori quadrati anodizzati 4 vie DSQ rispondono ai requisiti funzionali e architettonici degli ambienti moderni. La loro forma geometrica si integra perfettamente con l’estetica del locale.
La diffusione multidirezionale offre una grande flessibilità nella loro applicazione, visto che rende possibile la diffusione dell’aria adeguata alla forma del locale.
Una caratteristica di questo tipo di diffusore é il loro elevato indice di induzione dell’aria ambiente. Questi diffusori possono essere utilizzati in locali con altezze fino a 4 metri e un differenziale di temperatura fino a 12ºC, ottenendo buone prestazioni tanto nella velocità dell’aria quanto nel livello di pressione sonora nella zona di comfort.

Per richiedere un preventivo personalizzato per l’acquisto o l’installazione contattaci!

Descrizione

Diffusori quadrati anodizzati 4 vie DSQ

CLASSIFICAZIONE
Diffusori quadrati anodizzati 4 vie DSQ con parte centrale estraibile. Cono centrale piatto.

MATERIALE
Diffusori costruiti in alluminio estruso.
Tutti i diffusori sono dotati di una guarnizione sul retro, per ottenere una tenuta ermetica attorno al perimetro del contatto con il tetto.

ACCESSORI

PLDQ Plenum con attacco circolare laterale, con staffe per essere appeso al soffitto.
Costruito in acciaio zincato.
…+R Plenum con regolatore di portata nel collo di connessione.
…/S/ Plenum con connessione circolare superiore.
…/AIS/ Plenum isolato termoacusticamente mediante una schiuma con un coefficiente di conduttività termica di 0,04w/mk. Tale schiuma risponde alle seguenti norme di resistenza al fuoco:
UNE 23-727 M2
NFP 92-501 M2
DIN 4102 M2
R3Q Serranda tipo farfalla per montaggio al collo del diffusore.
Si aziona manualmente.
Costruita in acciaio e smaltata in color nero.
SPQ Serrande ad alette contrapposte per la regolazione del flusso d’aria.
Azionamento mediante vite interna di facile accesso.
Costruita in acciaio elettro-zincato verniciato nero. Il fissaggio al diffusore si realizza mediante clips a “S”.
ADPQ Adattatore per condotto circolare.

SISTEMI DI FISSAGGIO

1) Rivettato direttamente sul canale metallico.
(P)  Fissaggio con ponte di montaggio PMQ mediante vite centrale. Costruito in acciaio zincato.
Adatto per installare DSQ senza regolatore o con R3Q.
(P)  Fissaggio del diffusore al plenum mediante vite centrale, e sospensione del tutto al soffitto.
Per la regolazione della portata in sistema di fissaggio con plenum, vi consigliamo il plenum …-R che incorpora un regolatore nel suocollo di connessione.
FINITURE
AA Anodizzato colore argento.

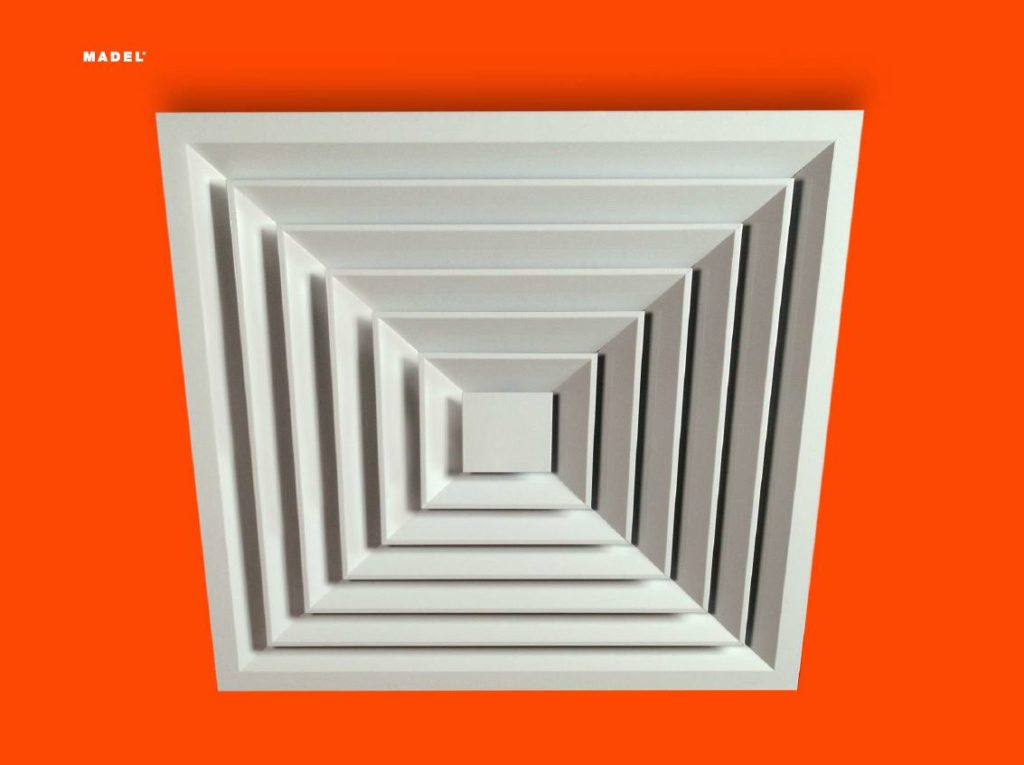

Diffusori quadrati anodizzati a 4 vie DSQ
