Serrande circolari per VAV SVA-C

Descrizione

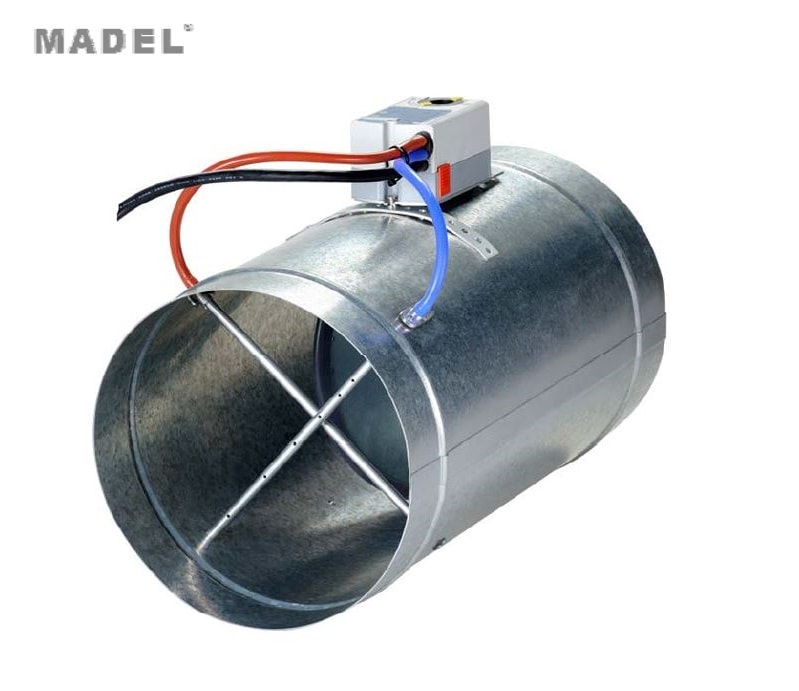

Serrande circolari per VAV SVA-C

Regolatori di portata per canali circolari adatti ad impianti con volume d’aria variabile (VAV). Le Serrande circolari per VAV SVA-C consentono di regolare la portata dell’aria di un corridoio o di un locale più grande in funzione di un segnale da 0-10 V erogato da un regolatore di temperatura. Il segnale di comando trasmesso dal regolatore del locale posiziona l’attuatore in modo da adattare la portata alla richiesta dell’ambiente.
Una guarnizione perimetrale lungo l’aletta del regolatore garantisce l’ermeticità totale al passaggio dell’aria se il segnale comanda di chiudere completamente la saracinesca.
Il controller a distanza permette di modificare a posteriori le portate V min e V max.

CLASSIFICAZIONE
SVA-C Serranda circolare di regolazione VAV.
Portata d’aria massima (V max) e minima (V min) di regolazione tarata in fabbrica in base alle specifiche del cliente.

…/M/ Modalità di lavoro del regolatore tipo Master.

…/S/ Modalità di lavoro del regolatore tipo Slave.

…/CON 0-10/ Comando proporzionale 0-10 V

…/CON 3P/ Comando a 3 punti.

…/AIS/ Isolamento termoacustico.

MATERIALE
Corpo esterno in acciaio zincato, misuratore della pressione differenziale in alluminio raccordi in ABS e tubi di misura dell’attuatore in silicone rosso/blu.
Guarnizione di tenuta dell’aletta in EPDM.

ACCESSORI
RDG 400 Controller di temperatura ambiente proporzionale p p 0…10 Vcc aliment. 24 Vac con display digitale retroilluminato, selettore comfort/eco/stop, attuatori saracinesca proporzionali e controller compatti per scatole VAV.

RDG 400KN Come RDG 400 con comunicazione KNX standard per integrazione in BMS.

SISTEMA DI FISSAGGIO
1)Montaggio diretto sul canale circolare.

TESTO D’APPALTO
Fornitura e montaggio di serranda circolare per VAV con misuratore di pressione differenziale, per la regolazione della portata d’aria serie SVA-C/M/CON 0-10/ Dia. (mm) V min V max, modalità di lavoro del regolatore tipo Master /M/ e controllo proporzionale 0-10 V /CON 0-10/.
Realizzata in acciaio zincato, misuratore in alluminio, raccordi in ABS, tubi di misura in silicone e guarnizione di tenuta dell’aletta in EPDM. Marca MADEL.

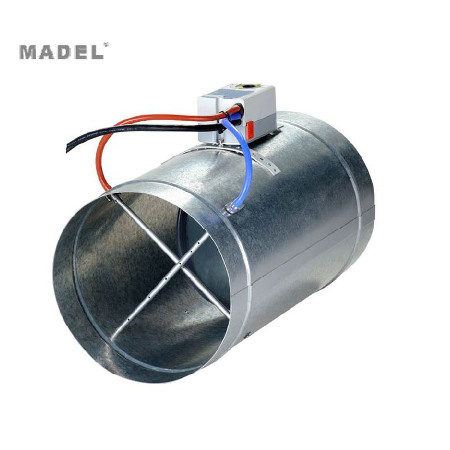

Serrande circolari per VAV SVA-C
