Trave fredda attiva larghezza 600 WAAB 600

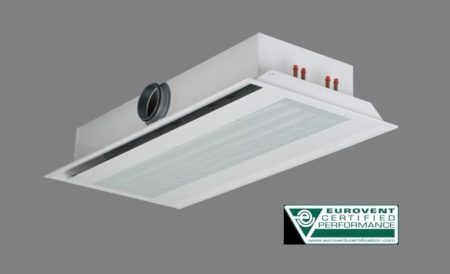

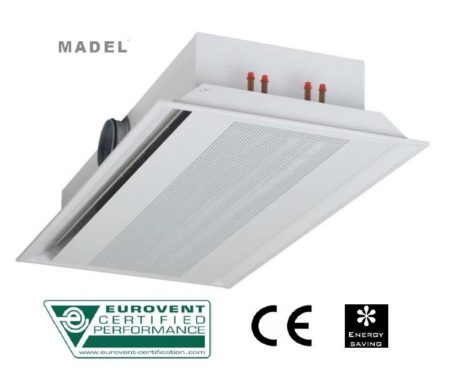

Trave fredda attiva larghezza 600 WAAB 600. La trave fredda WAAB-600 è un terminale a induzione aria-acqua nel quale l’aria in mandata unitamente a quella presente nell’ambiente, viene richiamata per induzione, raffrescata con un trattamento termico, e poi diffusa per mantenerne le condizioni interne al livello di comfort richiesto.
Infatti, le travi fredde sfruttano le eccellenti proprietà termiche dell’acqua per garantire un livello di comfort ottimale con il minimo consumo di energia.

Il componente principale per lo scambio di calore della trave fredda WAAB-600 è la batteria, generalmente costituita da tubi in rame e alette in alluminio. La trave fredda è munita inoltre di attacchi per l’aria e di un vano, per l’erogazione dell’aria di ventilazione precedentemente trattata in un’unità centrale di climatizzazione. La trave fredda WAAB-600 può essere fornita con attacco laterale o superiore, sia sulla mandata che sul ritorno dell’aria.

Possono essere adattate a soffitti modulari di 600×600, 625×625 e 675×675 per profilati T24 e T15.
Inoltre, date le dimensioni ridotte, sono adatte al montaggio in controsoffitti di poca altezza.

CLASSIFICAZIONE
WAAB-600 Trave per mandata dell’aria.
…/2T/ Batteria da 2 tubi.
…/4T/ Batteria da 4 tubi.
…/LD/ Attacco laterale a destra.
…/LI/ Attacco laterale a sinistra.
…/S/ Attacco superiore.
…/ / Supporto standard.
…/T15/ Bordi per contro-soffitti profilato 15 mm con panello ribassato.
…/T24/ Bordi per contro-soffitti profilato 24 mm con panello ribassato.
…/KS/ Ugelli piccoli di mandata.
…/KM/ Ugelli medi di mandata.
…/KL/ Ugelli grandi di mandata.
…/FC/ Piastra frontale con fori rotondi.
…/FQ/ Piastra frontale con fori quadrati.
…/FL/ Piastra frontale con griglia lineare in alluminio.
…/TY/ Tipologia (vedi pagine 5,6 e 7)

ACCESSORI
DEF Deflettori ad alette

FISSAGGIO
(D) Staffe di fissaggio al controsoffitto

FINITURE
M9016 Verniciato bianco simile al RAL 9016.
R9010 Verniciato bianco RAL 9010.
RAL… Verniciato altri colori RAL.

MATERIALE
Corpo in acciaio zincato, deflettori ad alette in plastica ABS e batteria con tubi in rame e alette in alluminio.
I tubi di connessione della batteria hanno un diametro di 12 mm e uno spessore di 1 mm e sono conformi alla normativa europea EN 1057:1996. La massima pressione d’esercizio della batteria è di 1 MPa.

SPECIFICHE PER CAPITOLATO
Fornitura e posa in opera di trave fredda attiva con mandata e ritorno, batteria da 4 tubi, plenum ad attacco laterale a destra, ugelli medi prefissati, piastra frontale con perforazione circolare, di tipo LDR1, con deflettori ad alette, WAAB-600 / 4T / LD / KM / FC / LDR1 1195×900 /+ DEF prodotta in acciaio zincato laccato colore bianco R9010. Marca MADEL.
