Descrizione

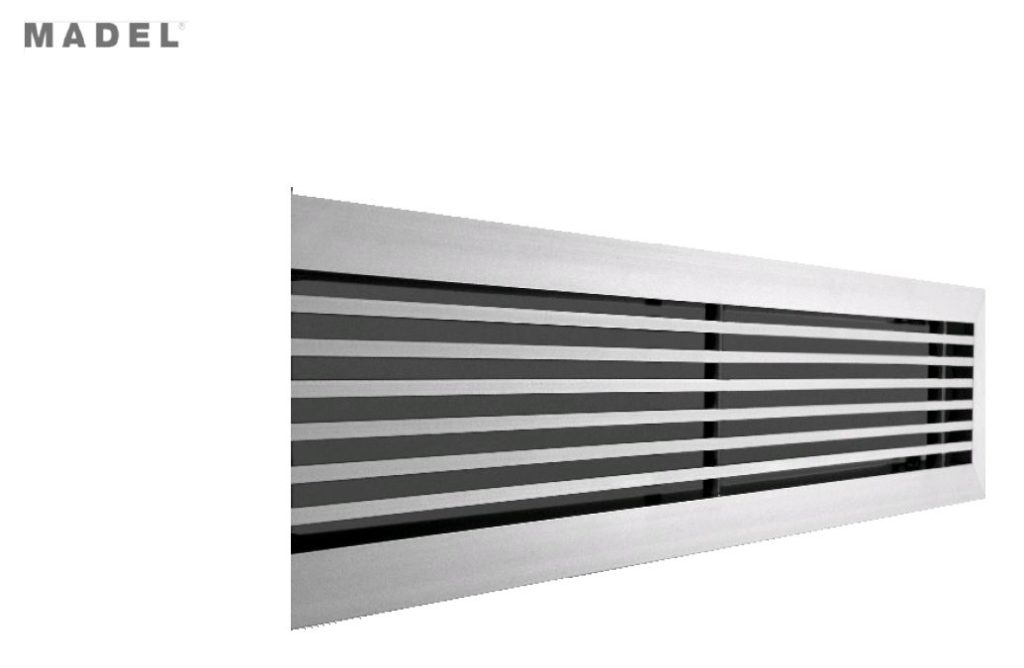

Bocchette lineari LMT
Le Bocchette lineari LMT sono state progettate per essere utilizzate negli impianti d’aria condizionata, di ventilazione e di riscaldamento.
La distanza tra le lame e lo spessore di queste, danno a questa serie di bocchette una robustezza e un’estetica che le rende idonee all’installazione in ambienti di prestigio.
Utilizzata per mandata e ripresa, viene usata anche come lama d’aria.
Applicabile a soffitto e parete.
CLASSIFICAZIONE
LMT Bocchetta con bordi laterali inclusi e alette fisse a 0º, per lunghezze ≤ 2 m.
LMT-15 Bocchetta con alette fisse a 15º.
…-DD Bocchetta LMT con alette orientabili, in secondo ordine, parallele alla quota H.
…-ARI Bocchetta con bordo laterale a sinistra, per una linea > 2 m.
…-ARD Bocchetta con bordo laterale a destra, per una linea > 2 m.
…-INT Bocchetta senza bordi laterali, per una linea più lunga di 4 m.
EMP Bocchetta LMT senza telaio.
MATERIALE
Bocchetta di alluminio estruso. Tutte le bocchette sono provviste di una guarnizione nella parte posteriore della cornice per ottenere una migliore tenuta contro pareti, tetti, condotti, etc.
ACCESSORI ACCOPPIABILI
SP Serranda ad alette contrapposte in acciaio elettro-zincato verniciato nero. Azionamento mediante vite interna di facile accesso. Il sistema di fissaggio alla bocchetta, si realizza mediante clips a “S”.
TP Griglia di ispezione.
A90/LMT Bocchetta inattiva senza bordi, forma un angolo di 90°.
SISTEMI DI FISSAGGIO
(S) Clips. Richiede controtelaio CM.
(O) Vite nascosta. Richiede controtelaio CM.
(T) Vite in vista.
FINITURE
AA Anodizzato color argento opaco.
M9016 Verniciato bianco simile RAL 9016.
RAL… Verniciato altri colori RAL.
RAL…LMT-DD Verniciato altri colori RAL. Alette posteriori verniciate nere.
SPECIFICHE PER CAPITOLATO
Fornitura e posa in opera bocchetta lineare ad alette fisse a 0º e parallele alla dimensione maggiore serie LMT+SP+CM (S) M9016 dim.
LxH, costruita in alluminio e verniciata bianco M9016 con serranda ad alette contrapposte in acciaio zincato verniciato nero SP, fissaggio con clips (S) e controtelaio di montaggio CM.
Marca MADEL.
