Regolatore di pressione costante KBY

Descrizione

Regolatore di pressione costante KBY

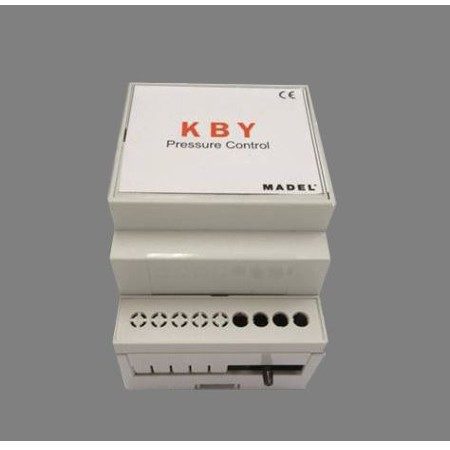

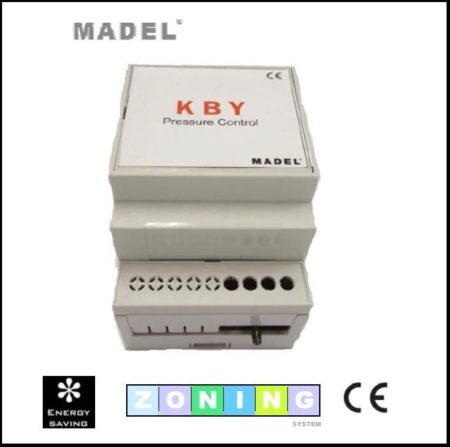

Regolatore di pressione costante KBY. La centralina KBY permette di regolare e mantenere una pressione costante in una rete di condotte aerauliche a media e bassa pressione (da 20 a 300 Pa).
È particolarmente indicata per impianti a portata variabile, come ad esempio sistemi di zonificazione (ZONING SYSTEM), impianti con sistemi VAV o con modulazione della portata di ventilazione.
L’uso della centralina KBY garantisce un perfetto equilibrio nell’intera rete di condotte, oltre che un funzionamento uniforme di bocchette e diffusori.
La centralina KBY dispone di un sensore di pressione, un interruttore di selezione e un selettore girevole che permettono di regolare agevolmente la pressione desiderata. Può interagire con una saracinesca di bypass (tipo ZC/ZQ) mediante uscita da 24 Vdc oppure direttamente, tramite uscita 0-10V, con un ventilatore EC/DC, un variatore di frequenza o una saracinesca con motore proporzionale.
Ecologica e sana: regola la portata dell’aria in base alle esigenze dell’ambiente (temperatura o qualità dell’aria)

CLASSIFICAZIONE
KBY Centralina di regolazione della pressione (range 20-300 Pa). Taratura della pressione mediante selettore girevole. Possibilità di interagire con il motore di saracinesche ZQ/ZC oppure direttamente, mediante uscita 0-10V, con ventilatori tipo DC o variatori di frequenza.

ACCESSORI
ZQ Saracinesca motorizzata per condotte rettangolari. Per funzionare come bypass richiede il sensore di pressione KBY.

ZC Saracinesca motorizzata per condotte circolari. Per funzionare come bypass richiede il sensore di pressione KBY.

TESTO D’APPALTO
Fornitura e montaggio di centralina di regolazione della pressione (range 50-300 Pa) con taratura della pressione mediante selettore girevole, KBY per interazione con il motore di saracinesche di sistemi di zonificazione ZQ / ZC oppure direttamente, mediante uscita 0-10V, con ventilatori tipo DC.

Marca MADEL.

Caratteristiche tecniche Dimensioni (mm)
• Alimentazione 230 Vca ± 10%, 50/60 Hz Consumo: 4 VA
• 1 uscita a 24 Vcc per controllo saracinesca ZQ/ZC
• 1 uscita a 0-10 Vcc per controllo motore EC o motore saracinesca proporzionale.
• Sensore di pressione.
• Range di misura nominale da 20 a 300 Pa.
• Accuratezza media ±5% rispetto ai dati nominali.
• Bus di comunicazione RS485.
• Grado di protezione: IP 20

CLICCA QUI PER VISUALIZZARE LA SCHEDA TECNICA

Per richiedere un preventivo personalizzato per l’acquisto o l’installazione contattaci!
