Descrizione

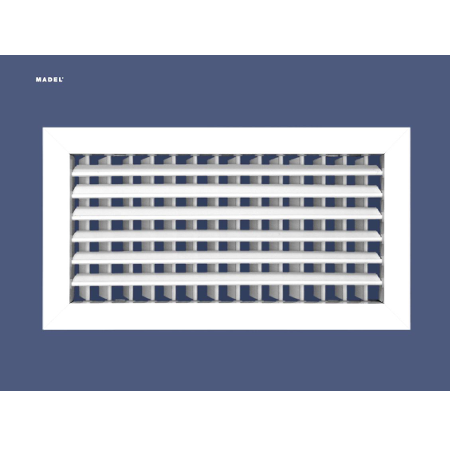

Bocchette doppia deflessione CTM
CLASSIFICAZIONE
CTM Bocchette a doppia deflessione con alette orientabili, anteriori parallele alla dimensione maggiore e posteriori parallele alla dimensione minore.
CMT Bocchette a doppia deflessione con alette orientabili, anteriori parallele alla dimensione minore e posteriori parallele alla dimesione maggiore.
MATERIALE
CTM-AN Bocchette in alluminio estruso.
CTM-N Bocchette in acciaio zincato.
Tutte le bocchette sono provviste di una guarnizione nella parte posteriore della cornice per ottenere una migliore tenuta contro pareti, tetti, condotti, etc…
ACCESSORI ACCOPPIABILI
SP Serranda ad alette contrapposte per la regolazione del flusso d’aria.
Azionamento mediante vite interna di facile accesso.
Costruita in acciaio elettro-zincato verniciato nero. Il sistema di fissaggio alla bocchette si realizza mediante clips a “S”.
SPM-C Azionamento dall’esterno.
FD Captatore con regolatore di inclinazione.
Costruito in acciaio zincato e smaltato color nero.
SISTEMI DI FISSAGGIO
(T) Il fissagio si realizza mediante viti.
(S) Il fissaggio si realizza mediante clips.
Richiede un contro telaio CM (fornitura standard).
Nel montaggio con il telaio metallico le dimensione H e L aumentano di 8 mm.
(O) Il fissagio si realizza mediante una vite nascosta.
Richiede un contro telaio CM.
Nel montaggio con il telaio metallico le dimensione H e L aumentano di 8 mm.
FINITURE
Bocchette in alluminio:
AA Anodizzato colore argento.
M9016 Laccato colore bianco similare al RAL 9016.
RAL… Laccato altri colori RAL.
Bocchette in acciaio:
M9006 Laccato colore grigio metallizzato similare al RAL 9006.
R9010 Laccato colore bianco RAL 9010.
RAL… Laccato altri colori RAL.
